AI 데이터센터 증설 소식에서 가장 자주 나오는 숫자는 메가와트(MW)다. 필요한 전력 용량은 중요한 설계 입력이지만, 전력 시스템이 실제로 어떤 파형과 부하 변화를 겪는지까지 말해 주지는 않는다. 평균 사용량이 계획 안에 들어와도 특정 시간에 큰 부하가 붙거나, 전력 변환 장치의 고조파가 누적되거나, UPS가 예상과 다르게 반응하면 설비 운영자는 별도의 문제를 맞을 수 있다.
미국 에너지부가 소개한 Lawrence Berkeley National Laboratory의 2025년 업데이트는 데이터센터가 2030년 미국 전력 사용량의 중간 시나리오 11.8%에 이를 수 있다고 추정한다(범위 9.5~15.3%). 이는 미국 전망이며 한국의 수요 예측으로 옮겨 쓸 수는 없다. 다만 AI 인프라의 전력 수요와 운영 효율이 주요 설계 과제가 되고 있음을 보여 준다. 이 글에서는 총량 전망을 넘어 전력 품질을 어떤 위치에서 어떤 시간 해상도로 측정하고, 결과를 어떻게 설계 판단에 연결할지 살펴본다. 미 DOE 자료
MW 용량과 전력 품질은 서로 다른 질문이다
전력 용량 계획은 “최대 몇 MW를 공급해야 하는가?”를 묻는다. 전력 품질 분석은 “그 부하가 시간에 따라 어떻게 변하고, 전압·전류 파형에 어떤 영향을 주며, 설비가 이를 견디고 있는가?”를 묻는다. 사업 초기의 계약 용량, 변압기 정격, UPS 용량 검토는 첫 번째 질문에 답하지만, 실제 운전 중 문제를 찾으려면 두 번째 질문에 대한 계측 데이터가 필요하다.
AI 학습과 추론은 계산량과 스케줄에 따라 서버 부하가 바뀐다. GPU 클러스터의 운전 패턴이 짧은 시간에 변화할 수 있다는 점은 공급사 기술 자료와 시험 사례에서 다뤄지고 있다. 그렇다고 모든 AI 데이터센터가 동일한 파형을 보인다거나, 모든 변동이 계통 문제를 일으킨다고 단정할 수는 없다. 서버 전원공급장치, UPS 토폴로지와 제어, 배터리 동작, 냉각 설비, 부하 스케줄, 전원 계통 강도에 따라 실제 영향은 달라진다. Vertiv의 AI 부하 시험 설명도 자사 UPS 시스템과 대표 부하 조건에 대한 자료로 읽어야지, 모든 시설에 대한 보편적 보증으로 해석해서는 안 된다.
빠른 부하 변동과 고조파는 구분해서 본다

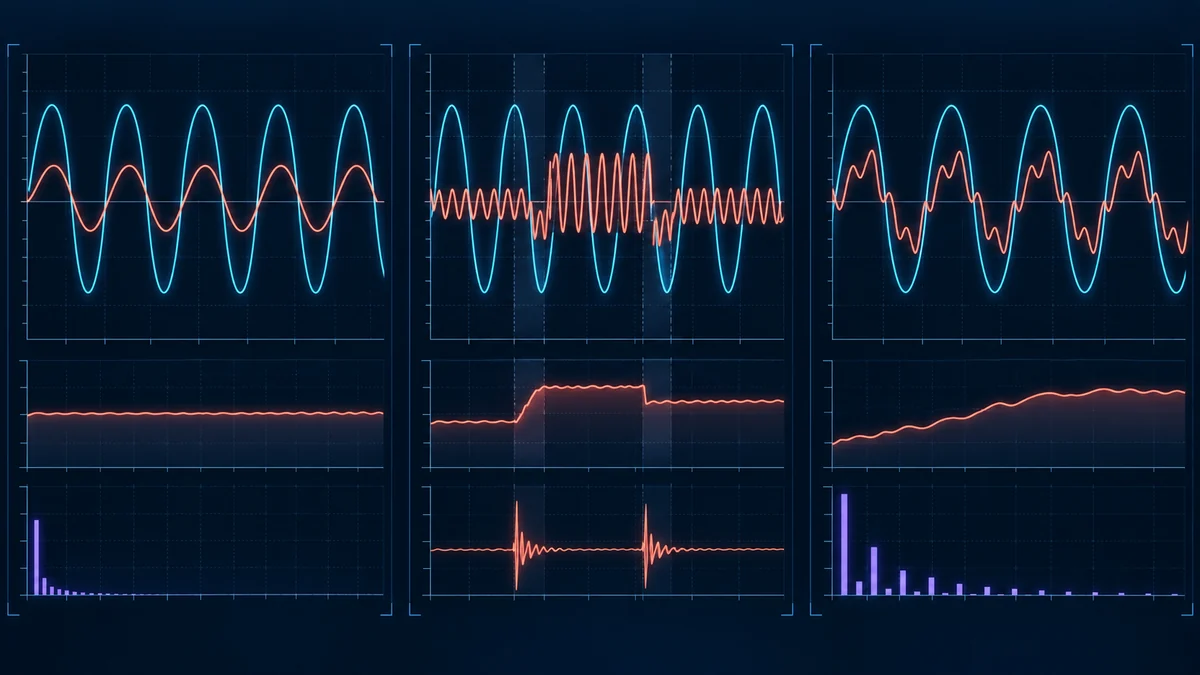

현장에서는 부하가 빠르게 변하는 현상과 고조파가 함께 언급되곤 하지만 같은 현상은 아니다. 부하 변동은 소비 전력이 시간에 따라 달라지는 문제다. 고조파 왜형은 기본 주파수의 정수배 성분이 전압·전류 파형에 포함되는 문제다. 스위칭 전원, UPS, 정류기, 가변속 드라이브 같은 전력전자 부하는 고조파 분석 대상이 될 수 있다. 짧은 부하 스텝은 계통·설비의 전압 강하나 제어 응답을 관찰하는 문제와 연결될 수 있다. 한 개의 THD 숫자만으로 두 가지를 모두 진단할 수 없다.
먼저 문제를 관측 가능한 질문으로 바꿔야 한다. 특정 시각에 전압이 흔들렸는가? 전류 고조파가 어느 지점에서 커졌는가? 상별 전류 불평형이 있는가? UPS 입력과 출력의 동작이 달랐는가? 반복되는 부하 스텝과 알람이 시간상 겹치는가? 이런 질문마다 필요한 계측 지점과 기록 간격, 파형 저장 조건이 달라진다.
어디서 재느냐가 결과 해석을 바꾼다

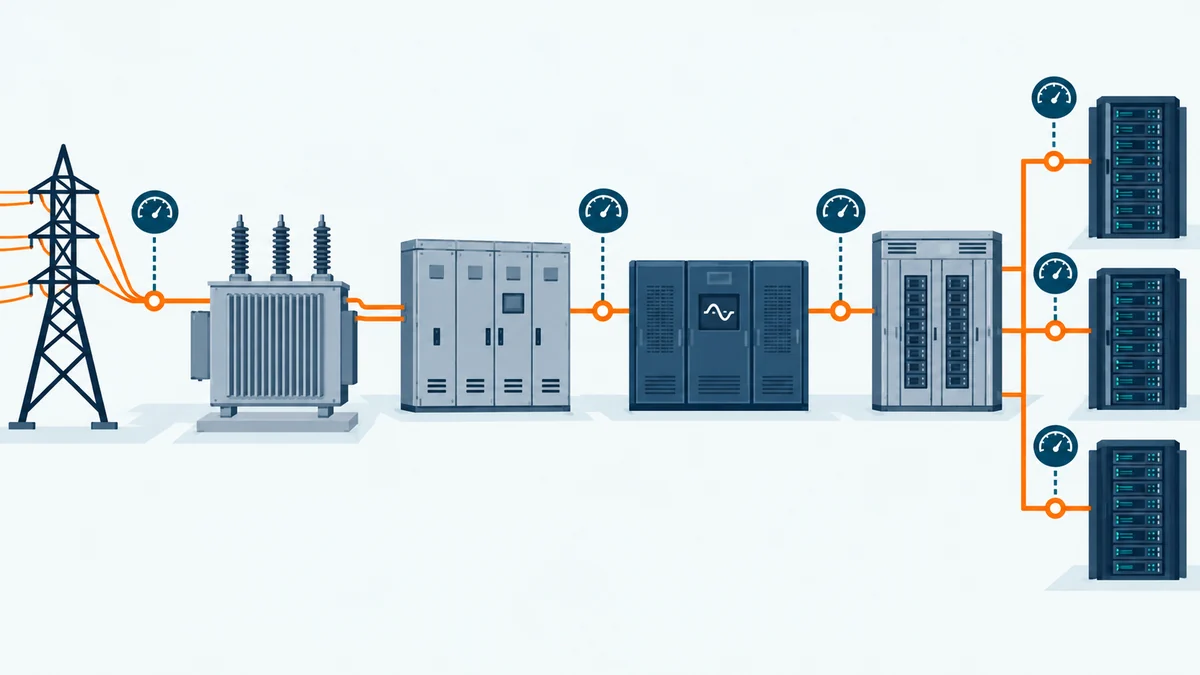

전력 분석은 계측 지점을 먼저 정의해야 한다. 서비스 인입점이나 계약상 경계에서는 시설이 외부 전원과 어떻게 상호작용하는지 볼 수 있다. 변압기 2차, UPS 입력·출력, 분전반, 서버 랙 분기점에서는 내부 설비와 부하가 만든 현상을 비교할 수 있다. 어느 지점에서 전류를 재느냐에 따라 관측되는 고조파 수준이 달라지므로, 서로 다른 위치의 수치를 단순 비교해 규격 적합성을 말하면 안 된다.
IEEE 519-2022는 고조파 제어를 위한 표준이며, 공통접속점(PCC)에서의 정상상태 전압·전류 왜형 목표와 시스템 설계 맥락을 다룬다. 표준 설명은 과도 상태가 이 정상상태 한계를 벗어나는 상황이 있을 수 있음을 밝힌다. 그러므로 순간 이벤트를 IEEE 519의 장기 집계 지표만으로 판단하거나, 특정 분전반 내부 측정치를 PCC 적합성으로 곧바로 해석하면 안 된다. 실제 프로젝트에서는 적용 규정, 계약 조건, 시설의 접속 구조와 고객 요구사항을 함께 확인해야 한다. IEEE 519-2022 공식 소개
계측 지점은 다음 기준으로 정리하면 실무자 간 해석 차이를 줄일 수 있다.
- 전원 경계: 고객과 전력공급 설비 사이의 접속점, 전압 등급과 CT/PT 비율, 접지 기준을 명시한다.
- 주요 변환 장치: 변압기, UPS, 정류기, PDU의 입력과 출력 가운데 비교가 필요한 곳을 고른다.
- 대표 부하: AI 서버 랙과 냉각 펌프·팬 등 부하 특성이 다른 설비를 가능하면 별도로 본다.
- 동시 측정: 원인 추적이 목적이면 시각 동기화를 고려해 상·하류 파형과 부하 로그를 함께 모은다.
한 가지 샘플링 간격으로 모든 현상을 잡을 수 없다
10분 평균 전력은 에너지 사용량과 장기 추세를 보기 좋지만, 몇 초 또는 그보다 짧은 변화를 숨길 수 있다. 반대로 고속 파형 기록을 계속 저장하면 데이터 양과 검토 비용이 커진다. 그래서 상시 추세 기록과 조건부 파형 캡처를 조합한다. 상시 계측은 전압·전류 RMS, kW·kVA, 역률, 주파수, 상별 부하, 고조파 추세처럼 운영 상태를 요약한다. 이벤트 캡처는 정한 트리거 조건에서 파형, 이벤트 시각, 전후 구간을 저장한다.
기록할 항목은 문제 정의에 따라 고른다. 전력 용량과 피크를 확인한다면 수요와 부하율, 상별 전류를 본다. 고조파 문제라면 전압·전류 왜형과 필요한 고조파 차수, 측정 위치 및 집계 방식을 기록한다. 전압 이벤트가 의심되면 RMS 추세만 보지 말고 파형과 지속 시간을 확인한다. 냉각 설비가 연계되어 있다면 VFD나 펌프 기동 정보도 시간축에 올린다. 불필요한 채널까지 늘리기보다, 관찰 질문과 지표를 1:1로 연결하는 편이 분석을 빠르게 한다.
데이터를 모을 때는 계측기 시계, UPS 로그, BMS/EMS, 서버 부하 스케줄을 맞춘다. 시각이 몇 분씩 어긋나면 “GPU 부하가 변할 때 전압 이벤트가 발생했다”는 상관관계를 입증하기 어렵다. CT/PT 배율, 결선 방식, 상 순서, 측정 단위, 계측기 설정과 펌웨어 버전도 결과와 함께 보존한다. 그래야 다른 담당자가 같은 측정을 재현할 수 있다.
현장 진단은 기준선부터 시작한다
- 시설 경계를 정한다. 단선결선도 위에 인입점, PCC 후보, 변압기, UPS, 주요 분기와 대표 서버 랙을 표시한다.
- 질문과 정상 상태를 정한다. 피크 용량, 고조파, 전압 이벤트, 상 불평형 중 무엇을 확인할지 결정하고 서버 부하와 냉각 운전 상태의 기준선을 만든다.
- 계측기와 설정을 확인한다. 측정 등급, 센서 비율, 결선, 주파수, 집계 구간, 이벤트 트리거를 기록한다. 규격 준수 판단은 해당 표준이 요구하는 방법으로 별도 확인한다.
- 같은 시간축으로 비교한다. 인입점·UPS·분기 측정, 서버 작업 스케줄, UPS 상태, 냉각 장치 동작을 함께 비교해 영향이 어디서 나타나는지 좁힌다.
- 가설을 검증한다. 특정 랙 부하가 원인인지, 전력변환 장치 또는 냉각 부하인지, 상류 계통과 연계된 현상인지 추가 측정이나 통제된 부하 시험으로 확인한다.
- 개선 후 재측정한다. UPS 제어, 부하 분산, 회로 배치, 고조파 저감 등 변경 전후를 같은 지점과 조건으로 비교한다.
이 순서는 특정 제품이나 솔루션을 고르기 전에 원인과 영향 범위를 확인하게 해 준다. 예를 들어 UPS 입력에서만 문제가 관측되면 상류 공급 조건을 조사할 수 있고, UPS 출력 이후에만 나타나면 해당 변환·배전 구간과 부하를 집중해서 본다. 개선 장치를 추가하기 전에 부하 단계, 고장 상태, 운전 모드가 측정 기간에 반영됐는지도 확인해야 한다.
보고서에는 숫자와 함께 측정 조건을 남긴다
전력 품질 보고서에 THD나 최대수요 숫자만 적으면 다른 현장에서 재현하거나 판단하기 어렵다. 적어도 측정 일시와 기간, 지점, 전압 등급, 센서·계측기 설정, 서버 및 냉각 부하 상태, 이벤트 캡처 조건을 함께 남긴다. 고조파 규격을 인용할 때는 적용한 판본과 평가 지점, 정상상태 집계 방식을 명시하고, 과도 이벤트 분석은 별도로 표시한다. 불확실하거나 계측이 부족한 경우에는 그 한계를 숨기지 말고 후속 측정을 제안한다.
전력 분석의 목적은 기준을 통과했다는 문구를 만드는 데 있지 않다. 실제로 설비가 어떻게 운전하는지 이해하고, 전력 공급·UPS·배전·부하 가운데 어떤 부분을 조정해야 하는지 결정하는 데 있다. AI 데이터센터의 전력 인프라도 같습니다. 계약 용량과 효율만 보는 계획 단계에서 나아가, 적절한 위치에서 파형과 부하를 기록하고 운영 로그와 함께 해석해야 신뢰도 높은 설계를 할 수 있다.
